電動擋煙垂壁工作原理及制作要求

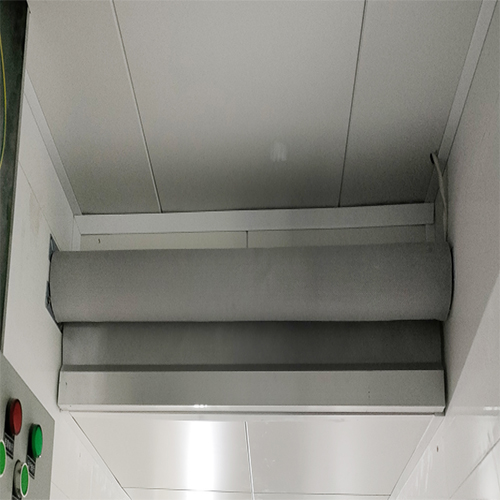

　　電動擋煙垂壁工作原理.
　　可按一個單元或多個單元制作安裝，控制機構裝于墻面或柱面上，當發生火災時，控制中心輸出信號，使電機或執行機構啟動，擋煙垂壁開始工作(也
　　可用手動按鈕控制或煙傳感器控制)，形成一帶高 500mm～800mm 的擋煙垂壁，各單元上升直到恢復原位。展開、收回相關設備聯動也可實現自動控制。

　　電動擋煙垂壁構造及制作要求
　　1. 擋煙垂壁所用的各種原材料必須符合相應國家標準或行業標準的規定。
　　2. 擋煙垂壁所用的電機及控制箱（含按鈕盒）應是經國家檢測機構檢驗合格的產品。
　　3. 擋煙垂壁擋煙部件在（200±15）℃、（25±5）Pa 差壓時的漏煙量應不大25m/(m•h)。
　　4. 卷簾式擋煙垂壁擋煙部件若由兩塊或兩塊以上織物縫制時，其搭接寬度應不小于 20mm。
　　5. 單節擋煙垂壁的寬度不能滿足防煙分區要求時，可用多節垂壁以搭接的形式安裝使用，且搭接寬度應滿足：
　　a）卷簾式擋煙垂壁應不小于100mm;
　　b)翻板式擋煙垂壁應不小于20mm。
　　6. 擋煙垂壁邊沿與建筑物結構表面應保持最小距離，此距離不應大于 20mm。
　　7. 卷簾式擋煙垂壁必須設置重量足夠的底梁，以保證垂壁運行的順利、平穩。
　　電動擋煙垂壁控制方式
　　1. 擋煙垂壁應與煙感探測器聯動。當煙感探測器報警后，擋煙垂壁能自動下降至擋煙工作位置。
　　2. 擋煙垂壁接收到消防控制中心的控制信號后，應能下降至擋煙工作位置。
　　3. 系統斷電時，擋煙垂壁能自動下降至擋煙工作位置。
　　電動擋煙垂壁性能
　　1. 卷簾式擋煙垂壁電動下降或機械下降的運行速度應≥0.07m/s。翻板式擋煙垂壁電動下降或機械下降的運行時間應＜7s。
　　2. 擋煙垂壁應設置限位裝置，當其運行至上、下限位時，能自動停止。電動擋煙垂壁可靠性
　　3. 經 1000 次啟閉操作后，擋煙垂壁應能正常運行。直徑為（6±0.1）mm 的探棒或長度為(15±0.1)mm、寬度為（24±0.1）mm 的試塊不能穿過擋煙垂壁的擋煙部件。
　　4. 當擋煙垂壁承受（5±1）m/s 風速時，其垂直偏角應不大于 15°。
